Előerősítő / fejhallgató erősítő

Balanszolt/kettős mono nagy kimenetű fejhallgató-erősítő

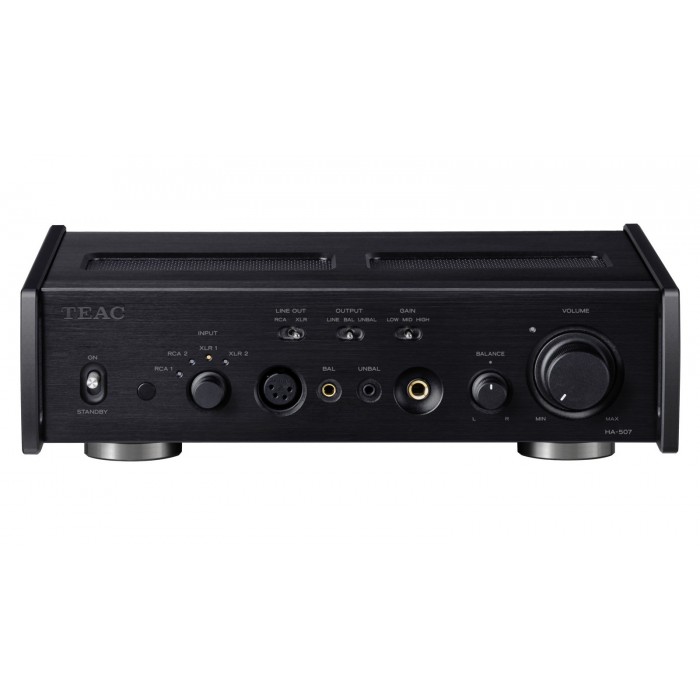

A HA-507 nagy teljesítményű analóg erősítő áramkört alkalmaz, kivételesen széles sávszélességgel és alacsony torzítási jellemzőkkel. Balanszolt/kettős mono konfigurációval rendelkezik, összesen négy erősítő elemmel (bal/jobb/pozitív/negatív). Az eredetileg teljes méretű hangszórók meghajtására tervezett erősítőelem nemcsak rendkívül erős, de rendkívül finoman képes reprodukálni a zenét. Ez az erősítő elem a HA-507-nek kivételes, 6700mW + 6700mW (32Ω) fejhallgató-meghajtó képességet ad balanszolt kimenet mellett, amely a páratlan zeneiség mellett képes bármilyen fejhallgatót meghajtani, beleértve az alacsony érzékenységű, nagy impedanciájút is. Kiegyensúlyozatlan fejhallgató használatakor a belső szimmetrikus erősítők aktív-föld konfigurációra kapcsolnak. A kiegyensúlyozatlan fejhallgató-kimenet rendkívül széles hangteret biztosít azáltal, hogy a jelet aktívan nulla feszültségre állítja.

Minden típusú fejhallgatóból a maximumot hozza ki

Két szimmetrikus kimenet (Neutrik XLR 4 tűs és 4,4 mm-es Pentaconn) és két aszimmetrikus kimenet (6,3 mm és 3,5 mm) biztosított. Az erősítés három fokozatban kapcsolható (magas/közepes/alacsony), hogy megfeleljen a használt fejhallgatónak.

Használható külön fejhallgató végerősítőként

A tökéletes head-fi számára, aki külön elő-/teljesítményerősítő rendszert szeretne a fejhallgatóhoz, a HA-507 különálló fejhallgató-végerősítőként is használható, ha csúcskategóriás külső előerősítőkkel párosítod. Az előerősítő pass-through mód a hátlapon található kapcsolóval aktiválható. Ez a funkció azon hallgatók számára is hasznos, akik már rendelkeznek ultra-csúcs előerősítővel a hangszórórendszerükhöz, és előnyben részesítik az egyetlen előerősítő konfigurációt mind a hangszóró-, mind a fejhallgató-hallgatáshoz. Még ebben az előerősítő pass-through módban is engedélyezve van az erősítés és a bal/jobb egyensúly funkció a könnyebb használat érdekében.

Teljesen balanszolt / kettős mono előerősítő

Legyen szó fejhallgatóról vagy hangszóróról, az előerősítő az audiorendszer szíve, és a rendszer általános hangminőségéért felelős fontos alkatrész. A HA-507 egy prémium kompakt előerősítő, amely a TEAC hangtervezési kiválóságát egy teljesen kiegyensúlyozott/kettős monó konfigurációban ötvözi, hogy soha nem látott, kiváló minőségű hallgatási élményt nyújtson.

„TEAC-QVCS* Advanced” hangerőszabályzó áramkör, amely még fejlettebb hangminőséget és pontosságot ér el, mint az előző generációs áramkör.

Az újonnan kifejlesztett "TEAC-QVCS* Advanced" egy létraellenállásos hangerőszabályzó rendszer négy független áramkörrel a bal/jobb, pozitív/negatív (L+, L-, R+ és R-) áramkörhöz. Ez az áramkör biztosítja a legrövidebb jelutakat az audiojel romlásának minimalizálása érdekében.A hangerőszabályzó belsejében található rezisztív elem, amelyet a legújabb félvezető eljárási technológiával fejlesztettek ki, rendkívül precíz, és még magasabb hangminőséget és vezérlési pontosságot ért el, mint az előző generációs QVCS. A TEAC-QVCS Advanced funkcióval rendelkező HA-507 sima hangerőszabályozást kínál 0,25 dB-es lépésekben, páratlan csatornaelválasztást áthallás nélkül, amelyet csak a dual-mono tud biztosítani, valamint csendes és precíz hangvisszaadást, amelyet a kiegyensúlyozott hangerőszabályzó áramkör precíz szimmetriája teremt.

Veszteségmentes FET bemeneti kapcsolás különféle analóg eszközökhöz

A HA-507 két XLRx2 és két RCAx2 bemeneti csatlakozóval rendelkezik, amelyek lehetővé teszik számos analóg eszköz csatlakoztatását a Reference 500 rendszerhez. A bemeneti kapcsolás mechanikus érintkezők nélküli FET-kapcsolókat használ a jeltisztaság javítása és a hosszú élettartam biztosítása érdekében.

A „TEAC-HCLD 2” áramkör kiváló meghajtó képességet biztosít a külső erősítő számára

A HA-507 egy XLR és egy RCA előerősítő kimenettel van felszerelve. A kimeneti puffererősítő a "TEAC-HCLD (High Current Line Driver) 2-t" használja, amely még jobban összpontosít a nagy fordulatszámú/nagy sebességű áramátvitelre, mint az eredeti HCLD, hogy erőteljesen hajtsa meg a csatlakoztatott erősítőt + hangszórókat.

18 800 μF/ch kettős mono tápegység

A kiváló meghajtási teljesítmény és a kiváló hangminőség elérése érdekében különös figyelmet fordítottak a tápegység kialakítására. Két tápellátási rendszer, az egyik az audio áramkörökhöz, a másik a vezérlő áramkörökhöz van dedikálva, teljesen független egymástól. Az audioáramkörök számára fenntartott nagy toroid táptranszformátor külön bal és jobb tekercseléssel rendelkezik, és csatornánként 18 800 μF (4 700 μF x 4) kondenzátort kapcsol össze, így nagy kapacitású kettős mono tápegységet alkot. Rendkívül érzékeny a zene dinamikájának változásaira. Az alkatrészek, például a nagy sebességű Schottky diódák kiválasztásánál nem kötöttek kompromisszumokat.

Diszkrét szabályozott tápegység a megnövelt dinamikatartományért és szélesebb hangszínért

A szabályozott tápegység áramkör az egyik legfontosabb összetevő a fejhallgató-erősítő/előerősítő hangminőségének javításában. Ez egy teljesen diszkrét, alacsony visszacsatolású áramkör, amely kiváló dinamikát és képalkotást biztosít.

A forma követi a funkcionalitást

A HA-507 mechanikus, masszív, mégis letisztult külseje talán a legszembetűnőbb példája annak, hogy a forma követi a funkciót az ipari formatervezésben. Az A4-es méretű, asztali számítógépre elhelyezett ház alumíniumból készült, és bár kompakt, nagyon masszív, amely csendesen felhívja a figyelmet az áramkör kialakítására és a hangminőségre, amelyet a HA-507 magában foglal.

Hangminőséget előtérbe helyező mechanikus kialakítás

A váznak nehéz textúrát adó 2,8 mm vastag alumínium felső panel félig lebegő, vagyis nincs lecsavarva, hanem saját súlya tartja a bal és jobb oldali alumínium panelek nyílásaiban. A belső áramköri kártya rögzítéséhez használt csavarok szintén minimálisak. A TEAC eredeti fém Stressless Foot-jának használata, amely az alsó panel és a láb csatlakozásánál hézaggal rendelkezik, a HA-507 végső hangminőségének gazdag és természetes karakterisztikáját eredményezi. A HA-507 egy nagy teljesítményű, kiváló minőségű erősítő kompakt méretben, gondosan megtervezve a hőelvezetés hatékonyságára zajos hőelszívó ventilátorok használata nélkül. A nagy alkatrészeket, mint például a felső panel rácsát és a belső hőelvezető bordákat speciális orvosi minőségű csillapító anyaggal kezelik a frekvenciacsúcsok csökkentése és a semleges frekvenciaválasz elérése érdekében.

Kellemes tapintású hangerőszabályozó gombok

A hangerőszabályzó gombok mindegyike kiváló minőségű alumíniumból készült, gondosan megtervezve. Minden gombtengely speciális mechanizmussal van felszerelve (szabadalmaztatás alatt), amely megakadályozza a tengelyen kívüli elmozdulást, és nagy pontosságot biztosít. A hangerőszabályzó gomb forgatónyomatéka is elkészült, hogy tapintásra kellemes érzést nyújtson. A hagyományos motoros hangerőszabályzó a mellékelt távirányítóval egy másik részlet, amely a HA-507 "tiszta analóg" koncepcióját szimbolizálja.

• Fejhallgató-erősítő rész
• Nagy teljesítményű, széles tartományú, alacsony torzítású AB osztályú erősítő
• Balanszolt/kettős mono konfiguráció négy erősítő elemmel, amelyet eredetileg hangszóró meghajtáshoz terveztek
• Kivételes fejhallgató-meghajtó képesség 6700mW + 6700mW (32Ω) kiegyensúlyozott kimenet mellett
• Előerősítő áteresztő funkció különálló fejhallgató végerősítőként való használatra
• Két kiegyensúlyozott kimenet: XLR 4 tűs × 1, 4,4 mm-es Pentaconn × 1
• Kiegyensúlyozatlan kimenetek: 6,3 mm × 1, 3,5 mm × 1
• Kapcsolható fejhallgató kimeneti erősítés (magas/közepes/alacsony)

Mechanikai tervezés, kiegészítő funkciók

•  Kompakt, de masszív A4-es méretű alumínium ház, amely audio rackhez és asztali alkalmazásokhoz egyaránt alkalmas
•  Vibráció elnyelő 2,8 mm vastag alumínium fedlap
•  Feszültségmentes fémlábak hárompontos támasztékkal a precíz képalkotásért és a természetes hangjellemzőkért
•  Ventilátor nélküli, rendkívül hatékony hőelvezetésű kialakítás
•  Előerősítő átmenő AV surround rendszerekhez
•  Trigger be-/átmenet terminálok
•  Kiváló minőségű alumínium gombok szabadalmaztatott mechanizmussal, hogy megakadályozzák a tengelyen kívüli elmozdulást
•  RC-1340 dedikált távirányító (AAA × 2), motoros hangerőszabályzó
•  Két színben kapható: ezüst és fekete
